ギヤ類のモデリング方法を紹介したいと思います。
まずは簡単なラックギヤからです。
ギヤ関係の技術資料は小原歯車工業株式会社様のものを使用しております。
ラックギヤの資料はこちらです。
今回は モジュール1 圧力角20°のものを作成します。
１．ツール → 関係式
を選択します。

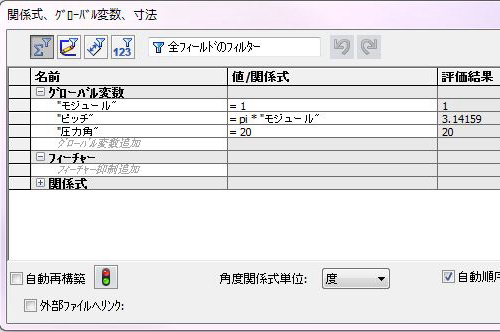

２．グローバル変数で モジュール ピッチ 圧力角 を下記のように設定します。
３．スケッチに入り下図の形状を描きます。（ラックギヤの歯の形状）
４．寸法拘束をします。このときに２で設定した関係式のグロバール変数を使用していきます。
まずは、
歯たけ ｈ＝2.25m

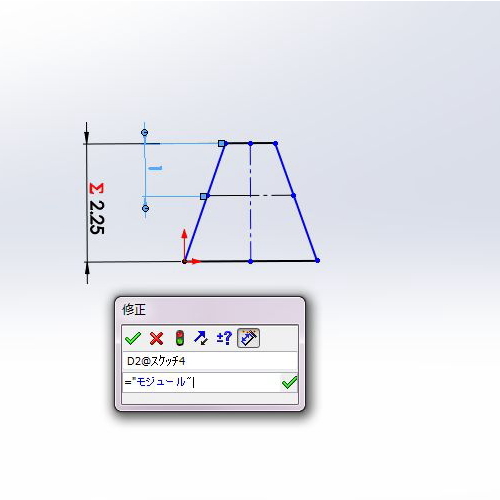

５．歯末のたけ ha = 1.00m

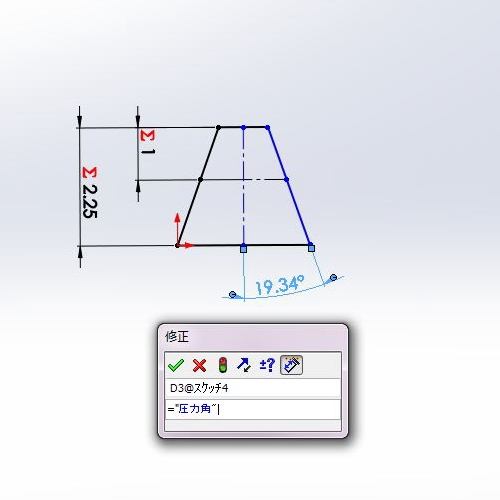

６．圧力角 α = 20

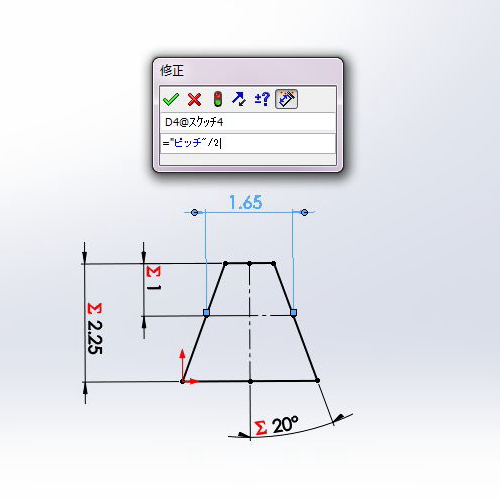

７．ピッチ p = πm
ここはピッチの半分の距離を入力します。

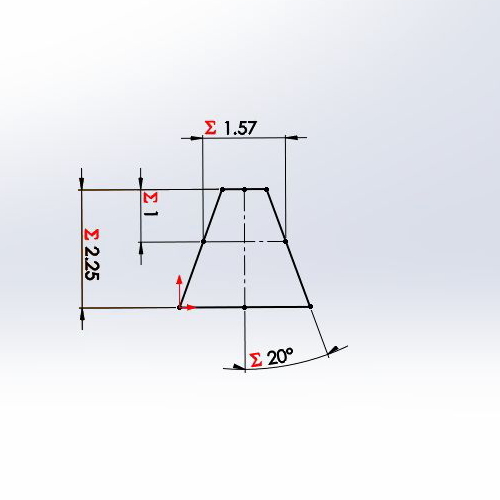

８．寸法入力完成。

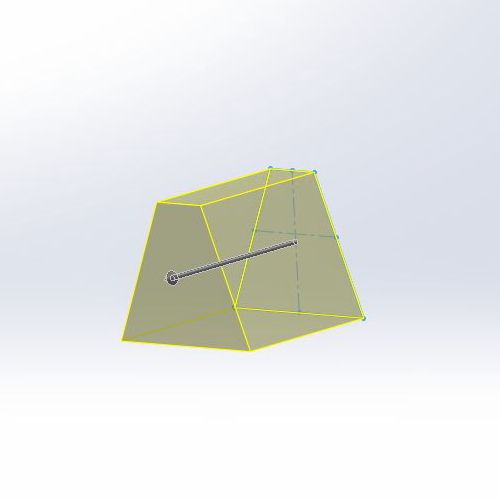

９．押し出します。

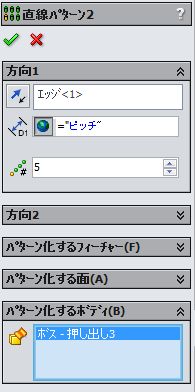

１０．直線パターン
を選択します。
間隔をグローバル変数のピッチにします。
パターン化するボディで９．で押し出したラックギヤの歯形状を選択します。

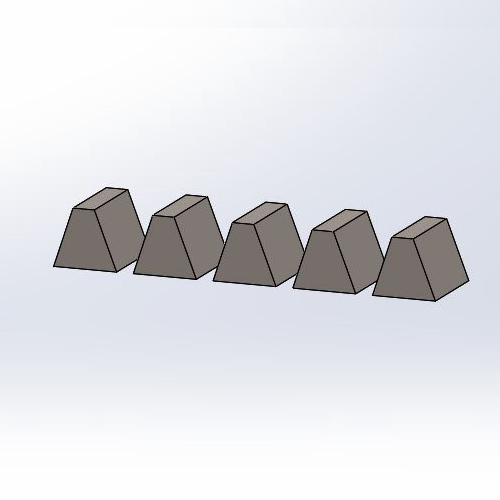

１１．直線パターンの完成。

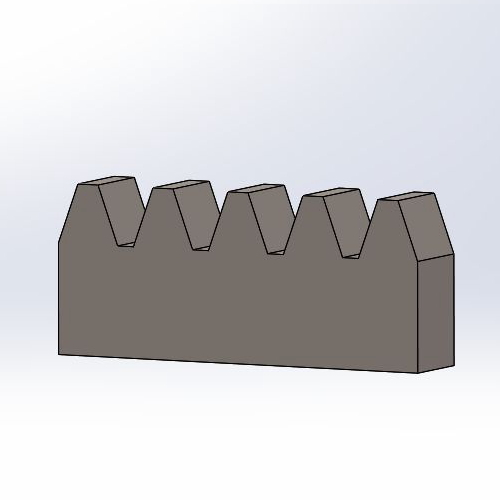

１２．あとは適当に形状を追加して完成になります。
